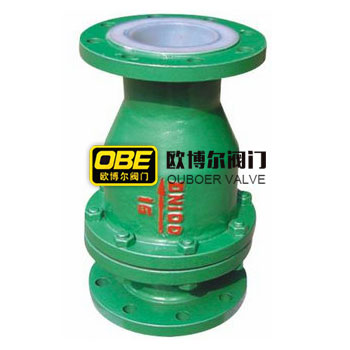

衬氟立式止回阀
产品简介
衬氟旋启式止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
结构特点
1、 升降直通式止回阀
主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在水平管路上。
2、 升降立式止回阀
主要型号有H42S型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降运动，一般应安装在垂直管路。
3、 旋启式止回阀
主要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。
4、 蝶式止回阀
主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流阻和振动，减少水锤影响。
技术参数及执行标准
|
|
升降直通式
|
升降立式
|
对夹升降立式
|
单瓣旋启式
|
双瓣旋启式
|
蝶式
|
|
公称通径(mm)
|
DN15~500
|
15~500
|
DN15~300
|
DN15~500
|
DN50~1200
|
DN200~1800
|
|
公称压力(MPa)
|
PN0.6~1.6
|
PN0.6~1.6
|
PN0.6~2.5
|
PN0.6~2.5
|
PN0.6~4.0
|
PN0.6~1.6
|
|
阀门材料
|
灰铸铁、碳钢、不锈钢
|
|||||
|
衬里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
GXPO
|
||||
|
适用介质
|
详见防腐衬里材料
|
|||||
|
工作温度(℃)
|
||||||
|
设计制造
|
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
|
|||||
|
结构长度
|
GB/T 12221-1989
|
|||||
|
连接法兰
|
JB/T 82.1-94、GB/T9113.1-2000
|
|||||
|
压力试验
|
GB/T 13927-1992
|
|||||
