单口排气阀
QB排气阀概述
1. 本阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。
2. QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
单口排气阀工作原理
管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的时候，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。

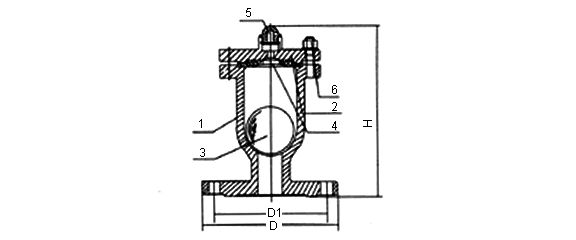

单口排气阀零件材料
1.阀体、铸铁
2.阀盖、铸铁
3.浮球、不锈钢
4. 塞头、橡胶
5.排气嘴、黄铜
6.螺丝、螺帽、元钢
单口排气阀主要尺寸 单位:mm
|
|
DN
|
H
|
D
|
D1
|
Z-Φd
|
|
法兰式
|
15
|
245
|
195
|
160
|
4-18
|
|
20
|
245
|
195
|
160
|
4-18
|
|
|
25
|
245
|
195
|
160
|
4-18
|
|
|
丝口式
|
15、20
|
245
|
|
|
|
|
25、32
|
245
|
|
|
|
|
|
40、50
|
310
|
|
|
